JUL 08 2011
Comentar Busca Avancada Em PDF

Transforme o seu lixo em peças úteis! Emenda e extensão com cabo de fonte

É comum quando nós trocamos de computador sempre vir mais cabos de força. Os computadores velhos se vão e os cabos velhos ficam. O que pouca gente sabe, é que esses cabos de força, principalmente os antigos, são de muita boa qualidade. E podem ser utilizado para outros fins, basta um pouco de criatividade.

cabos e conectores de fonte

Com o material acima, o cabo da fonte, e dois conectores também retirados de uma fonte sucateada, é possível fazer uma extensão modular. Utilizamos os conectores soldados um com o outro como uma emenda. Veja:

conectores de fonte soldados

Os contatos foram soldados diretamente, pino com pino. O isolamento e acabamento dos contatos foi feito com cola quente. Neste caso cobri a camada externa com a cola quente preta. Mas a cola quente transparente pincelada com caneta de projetor ou CD também resulta em um acabamento legal.

modo extensao

Conectando apenas a emenda em um cabo teremos uma extensão de boa capacidade.

modo emenda

Conectando dois cabos através da emenda temos um cabo bastante extentido. E se adicionarmos mais uma emenda na ponta, uma extensão modular! É isso, bom proveito e boa diversão!

Newsletter
Assunto: Eco | Comentários(0) | Postado por André EXPANDIR
JAN 14 2011
Comentar Busca Avancada Em PDF

Transforme o seu lixo em peças úteis! Estrutura de robô móvel

Resolvi fazer esta postagem antes que chegue fevereiro, pra quem ainda estiver de férias, e precisar de uma ocupação divertida e ecologicamente correta!

Trata-se de uma estrutura de um robô móvel, parecido com um carrinho, só que com apenas 3 rodas, sendo uma delas sem tração nenhuma... A famosa "roda boba"...

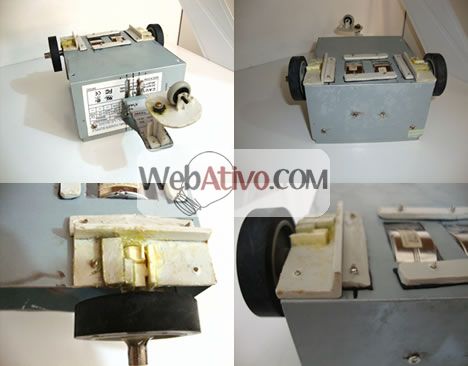

robo movel em varios angulos

Esta estrutura é ecologicamente correta porque utiliza carcaça de fonte de energia de computadores, junto com peças de impressoras e mouse estragado como matéria prima!

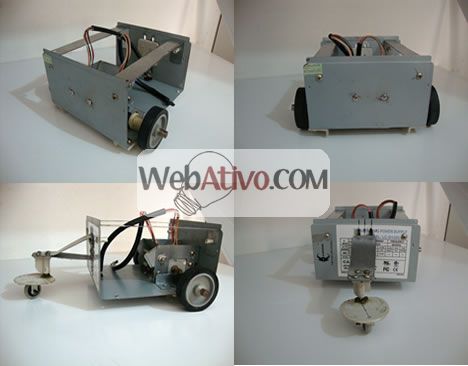

robo feito da carcaca de fontes

Além da micro retífica, essencial para fabricar o brinquedinho, você precisará também de cola Araldite, disposição e habilidade para confeccionar manualmente todas as peças e encaixá-las devidamente... É bem mais divertido que LEGO ou qualquer outro Kit, porque é feito por você, exclusivo!

robo de sucata eletronica

As engrenagens e motores de passo são o que movem o esqueleto, impressoras estão recheadas delas. Ainda não coloquei a lógica do brinquedo, por falta de tempo e de possibilidades, mas em breve farei, daí depois posto o vídeo!

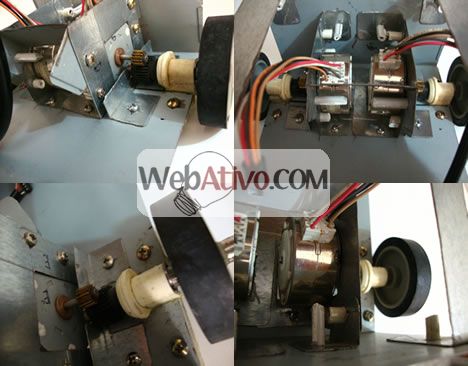

robo rodinhas e engrenagem de impressora

É isso ae, utilizar a criatividade para criar algo interessante, e de quebra reduzir o lixo do planeta!

Newsletter
Assunto: Hardware | Comentários(0) | Postado por André EXPANDIR
JUN 29 2010
Comentar Busca Avancada Em PDF

Transforme o seu lixo em peças úteis! Fonte multivoltagem

Para você que tem muitos equipamentos como: modens, roteadores, atas, telefone sem fio, dentre outros que utilizam fonte de energia com saída na faixa de 5 a 30 volts, é possível ligar todos estes equipamentos em uma só fonte. Uma fonte multivoltagem, que além de quebrar um galho quando não se tem a fonte original do equipamento, ajuda a diminuir a quantidade de plugues nas suas tomadas, e economizar um espaço, fazendo o "look" das suas instalações bem mais "clean".

Além da organização da instalação elétrica, em alguns casos essa troca de fontes por uma só pode significar uma economia de energia, isso porquê a maioria destas fontes abaixadoras de tensão possuem um equipamento chamado trafo, ou transformador, e como todo equipamento elétrico desperdiça energia, pois nenhum desses equipamento possui eficiência de 100%. Portando menos trafos ligados à rede, menos perdas energéticas...

fonte multivoltagem de frente ligada e desligada
Esse é a cara do novo brinquedinho. Foi feito em cima da carcaça e trafo de um antigo estabilizador de tensão, daqueles que se usam em computadores. Na frente adicionei um switch que controla um cooler, para quando necessário resfriar os componentes quando ligados a grandes consumidores de energia.

fonte por dentro e conexoes
Aqui a visão de cima e traseira da fonte multivoltagem, perceba que cada conector na traseira fornece uma tensão contínua fixa, nos valores 5, 7.5, 9, 12 e 30 volts.

As tensões não foram escolhidas por acaso, estas são as tensões de alimentação mais usados na maioria dos equipamentos caseiros.


E esta tensão é proveniente de módulos de regulação independentes (lado direito) para cada faixa de tensão, podendo cada módulos oferecer 6 A de corrente, isso segundo o datasheet dos circuitos integrados usados na fabricação dos módulos, pois a corrente máxima está limitada a dois fusíveis de 4 A da placa retificadora (lado esquerdo).

A corrente é limitada em 4 A porquê o trafo antigamente 110-220 / 110 foi re-enrrolado para 110-220 / 20 + 20 volts, com a corrente máxima de 4 A. Como este equipamento não tem fusíveis térmicos não queremos correr riscos de queimar todo o circuito, limitando portando a placa retificadora a sua corrente máxima suportada.

Os botões da carcaça do estabilizador, chave 110/220 de entrada, seu cabo e leds foram aproveitados, adicionando ainda um porta-fusíveis, e os conectores traseiros, que diga-se de passagem são muito difíceis de encontrar no mercado. Ainda há espaços para adição de outros conectores de acordo com a necessidade, se precisar de mais de um conector para cada voltagem é só acoplar, pois temos 4 A de corrente para usufruir com folga!

fonte em varios angulos
Os módulos reguladores e as outras placas foram acoplados de maneira caótica para economizar o máximo de espaço possível, portanto foram afixados até mesmo pendurados, usando pedaços de plástico, metal e isolando como dava, com a boa e velha cola quente!

circuitos dos reguladores de tensao
As placas de fenolite (circuito impresso) foram feitas usando o método abrasivo, usando uma microretífica. Logo após finalizar a trilhagem cobri o cobre exposto com solda e utilizando fluxo de solda. O objetivo foi aumentar a capacidade de transmissão de carga e evitar a oxidação do cobre.

A foto acima mostra diferentes circuitos impressos, isso porquê existem diferenças entre os módulos de 5 e 12 volts para o módulo de 7.5 volts, bem como para o módulo de 30 volts. O modulo de 30 volts foi feito basicamente com CIs 7815 e 7915, o módulo de 7.5 com o LM317 e TIP42, os módulos de 5 e 12 volts com o TIP42 e 7805 e 7812, respectivamente.

Durante a confecção da fonte multivoltagem houveram alguns pipocos e muitos fusíveis queimados, a principal causa foi a ligação de alguns terminais dos CIs dos módulos através do dissipador de calor - aproveitado de fontes de computador estragadas. Portanto acople cada CI separadamente em um dissipador de tensão (serrando se for necessário), e não economize no alumínio, pois estes CIs esquentam sem dó!

Para dar conta de todo o calor, é bom ter um cooler também, gosto de fazer as coisas com uma boa margem de segurança, por isso fiz também alguns furos adicionais na carcaça da fonte multivoltagem. Minha vontade era fazer um circuito que ligaria de acordo com a alta da temperatura interna do equipamento, mas infelizmente não sobrou espaço para isso. Portanto caberá a quem utilizar o equipamento ligar o cooler se muitos consumidores estiverem plugados ao mesmo tempo.

O esquema geral dos circuitos é demonstrado na figura abaixo.
esquema geral da fonte

Se você ficou com vontade de fazer o seu próprio brinquedinho baixe o arquivo compactado que contém os arquivos de esquemas de circuitos e também as trilhas para fabricação das placas de circuito impresso.

Para testar a fonte fabricada, fiz alguns testes ligando resistores de 10 W afim de verificar a capacidade dos módulos, segue as imagens:

grafico de desempenho da fonte em 5v
A corrente alcançada no eixo Y, em preto a teórica (calculada) e em vermelho a real (medida).

grafico desempenho da fonte em 12v
É uma pena que a corrente ficou limitada a 4 A pelo fusível, dá vontade de testar os CIs no seu extremo, de qualquer forma é bom ter uma margem de segurança.

Atualmente fazendo pesquisas descobri que as fontes tipo fly-back são mais eficientes em termos energéticos, pois disponibilizam corrente de acordo com o necessário para os equipamentos ligados a ela. Apesar de este equipamento não ser tão eficiente, ele não perde sua valia, principalmente porque aproveitou muito material que iria pro lixo! O planeta agradece...

Newsletter
Assunto: Hardware | Comentários(0) | Postado por André EXPANDIR
